產品概述

GY型剛性葉輪式給料機用于將上部料倉中的干燥粉狀物料或小顆粒物料連續、均勻地喂送到下一設備中去。本給料機廣泛適用于水泥、建材、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。GY型剛性葉輪式給料機是一種定量給料設備。本機配用BLY系列擺線針輪減速機，它通過減速機出軸直接與主軸剛性連接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過時料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。

工作原理

當變速時由蝸桿付通過裝在同一主軸上的刮板，供給葉輪和測量葉輪實現給粉。煤粉自煤粉斗流入給粉機上部體內的隔板上及其缺口下面的供給葉輪的齒槽內，旋轉的葉輪帶著煤粉在供給葉輪殼內轉180度給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180度又把煤粉帶部體內的缺口片，煤粉即落入出粉管中，按此過程就達到連續、均勻給粉的防止停機時煤粉自流的目的。

工藝布置

1.在設計料倉時考慮物料的偏折,以避免料槽中物料的偏移.

2.漏斗溜槽應設計較遠,不要讓料倉負荷直接壓在給料機料槽上.

3.料倉開口適度,應滿足正確厚度的料層.

4.對粉狀和狀物料可以配匣門在料倉上,以方便調整和維護.

5.料倉寬度要基本上和料槽寬度協調,保持一定的游動間隙.

6.料槽上不許焊接其它東西,以免破壞平衡,影響給料.

7.兩電機接線必須正確,試車左右擺時必須將一個電機的接線換向,直到正常運轉為此.

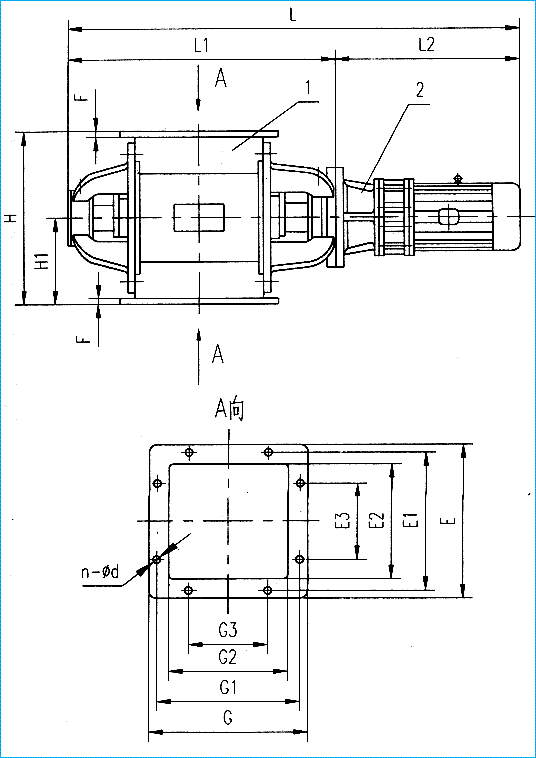

外型尺寸圖
